Dify 工作流引擎后端源码修改记录（源码）

前言

说一下目前使用 dify 引擎搭建工作流的时候遇到的问题：把工作流打包成工具（workflow_tool）之后，工作流工具不能流式输出。这次修改的目的就是是其能够流式输出，优化体验。

改造前的问题

先讲一下目前的需求：现在我们小组主要负责的是搭建烟草领域的问数智能体，相关数据又分为销量数据、零售户数据、品牌品规数据等领域，由于每个部分的计算规则不一样，一开始想着把所有计算规则都塞到一份提示词中让大模型写 SQL，但是效果太差了（目前使用的是 qwen2.5-72b-int4）。一是每个部分的表虽然只有两三个，但是几个部分加在一起就有九个，九个表的 sql-schema 都塞到提示词里会互相干扰；二是每个部分的计算规则有些容易冲突的地方，有的规则公式比较复杂。

那么我们的解决办法就是多搭建几个 workflow，每个 workflow 只负责一个领域的数据，这样也方便分工和调试。上个月小组长看到开源项目 vanna-db 的 few-shot 思想，我们就在 milvus 数据库中建立了一些 sql 样例数据（150 条左右）。拆分成多个 workflow 之后，刚好每个 workflow 都可以专门检索每个领域的数据，接到我们的 ReAct 智能体分步进行问数任务的时候，效果还不错，只不过这样一来 sql 语句不能流式输出了，中烟那边的客户用的时候觉得是我们系统卡顿…（尝试解释过客户那边也听不懂 😕）

上周为了改成流式输出的，小组长就让我先把所有工作流重新都放在一个 chatflow 里（累 😫)，临时供用户那边使用。这么一搞节点数也太多了，还不好分工（类似数据库脏读，有时候我改完了别人又改回去）。小组长是两周前就说想改改代码，我之前没方面经验，所以先跟着小组长看了下代码（前三节博客），共计耗费一周时间（一天时间布置环境，四天调试和修改代码）。

我的总体方案

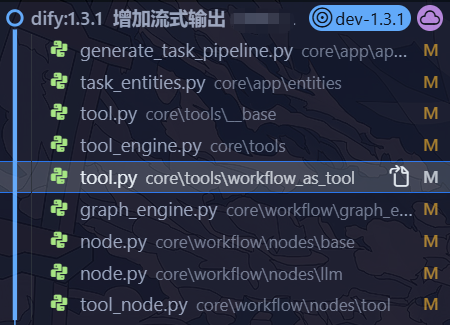

这是修改的代码记录：

我把这次改造拆成了五层，逐层打通：

工具协议层：允许工具返回 Generator，而不是只接受单条或列表消息。
工具执行层：generic_invoke 直接 yield from 工具输出，保持流式语义。
workflow_tool 适配层：开启 streaming，识别 text_chunk 并转为 RunStreamChunkEvent。
ToolNode 节点层：区分 NodeEvent、ToolInvokeMessage、list 三类返回，避免重复流式。
图执行与响应层：统一流处理器并让 node finish 带上 outputs，前端可获得更完整信息。

下面按代码说明。

1) 工具协议层：Tool 支持 Generator 直返

对应文件：core/tools/__base/tool.py

核心点是把 invoke 的返回值里 Generator 放在第一优先级直接返回，保证后续层拿到的是“可迭代流”。

result = self._invoke(
    user_id=user_id,
    tool_parameters=tool_parameters,
    conversation_id=conversation_id,
    app_id=app_id,
    message_id=message_id,
)

if isinstance(result, Generator):
    return result
elif isinstance(result, ToolInvokeMessage):
    ...

这一步是整个改造的入口，没有它，下面的流式透传都无从谈起。

2) 工具执行层：ToolEngine 保留流式通道

对应文件：core/tools/tool_engine.py

在 workflow 场景里，我让 generic_invoke 在拿到工具响应后直接透传：

response = tool.invoke(
    user_id=user_id,
    tool_parameters=tool_parameters,
    conversation_id=conversation_id,
    app_id=app_id,
    message_id=message_id,
)

yield from response

response = workflow_tool_callback.on_tool_execution(
    tool_name=tool.entity.identity.name,
    tool_inputs=tool_parameters,
    tool_outputs=response,
)

关键价值是：执行层不再把输出先吃完再回调，而是让流先走出去。

3) workflow_tool 适配层：把内部事件翻译成流片段

对应文件：core/tools/workflow_as_tool/tool.py

这里是本次改造最关键的一层。

3.1 开启内部工作流 streaming

result = generator.generate(
    app_model=app,
    workflow=workflow,
    user=self._get_user(user_id),
    args={"inputs": tool_parameters, "files": files},
    invoke_from=self.runtime.invoke_from,
    streaming=True,
    call_depth=self.workflow_call_depth + 1,
    workflow_thread_pool_id=self.thread_pool_id,
)

3.2 识别 text_chunk 并转成 RunStreamChunkEvent

for message in result:
    chunk = message
    event_type = chunk.get("event")
    node_data = chunk.get("data", {})

    if event_type == "text_chunk":
        cur_content = node_data["text"]
        yield RunStreamChunkEvent(
            chunk_content=cur_content,
            from_variable_selector=[],
        )

3.3 在 workflow_finished 时组装最终消息

if event_type == "workflow_finished":
    outputs = node_outputs
    outputs, extracted_files = self._extract_files(outputs)

    r = []
    for f in extracted_files:
        r.append(self.create_file_message(f))
    r.append(self.create_text_message(json.dumps(outputs, ensure_ascii=False)))
    r.append(self.create_json_message(outputs))
    yield r
    return

这样做的好处是：

中间过程可实时流式。
结束时仍保留原有 files/text/json 结构，兼容既有消费逻辑。

4) ToolNode 节点层：做返回类型分流与去重

对应文件：core/workflow/nodes/tool/tool_node.py

ToolNode 现在会按返回类型走不同分支：

if isinstance(message_stream, Generator):
    for item in message_stream:
        if isinstance(item, list):
            yield from self._transform_message(
                (mes for mes in item),
                tool_info,
                parameters_for_log,
                is_workflow_tool=True,
            )
        elif isinstance(item, NodeEvent):
            if hasattr(item, "from_variable_selector"):
                setattr(item, "from_variable_selector", [self.node_id, "text"])
            yield item
        else:
            yield from self._transform_message(
                (item for _ in range(1)), tool_info, parameters_for_log
            )

另外，我给 _transform_message 增加了 is_workflow_tool 参数，避免重复抛流：

elif message.type == ToolInvokeMessage.MessageType.TEXT:
    text += message.message.text
    if not is_workflow_tool:
        yield RunStreamChunkEvent(
            chunk_content=message.message.text,
            from_variable_selector=[self.node_id, "text"],
        )

这一步解决的是“同一文本被流两次”的问题。

5) 基础节点与图执行层补强

5.1 BaseNode：生成器异常保护，保证一定回收成 RunCompletedEvent

对应文件：core/workflow/nodes/base/node.py

try:
    for item in result:
        if hasattr(item, "from_variable_selector"):
            item.from_variable_selector = [self.node_id, "text"]
        yield item
except Exception as e:
    error_res = NodeRunResult(
        status=WorkflowNodeExecutionStatus.FAILED,
        error=str(e),
        error_type="WorkflowNodeError",
    )
    yield RunCompletedEvent(run_result=error_res)
    return

意义是：即便流中途抛异常，图引擎也能收到标准完成事件，不会卡死在“节点未结束”状态。

5.2 GraphEngine：统一采用 AnswerStreamProcessor

对应文件：core/workflow/graph_engine/graph_engine.py

if self.init_params.workflow_type == WorkflowType.CHAT:
    stream_processor = AnswerStreamProcessor(...)
else:
    stream_processor = AnswerStreamProcessor(...)

这里把非 chat 流程也统一到同一流处理器，减少处理分叉。

5.3 NodeFinishStreamResponse：把 outputs 带给前端

对应文件：core/app/entities/task_entities.py

"outputs": self.data.outputs,

这个改动很小，但对调试和前端展示非常关键。

6) 端到端效果

改造后，workflow_tool 的行为变成：

工作流内部 LLM 产生 text_chunk 时，前端即时收到分片。
工具节点结束时仍能拿到完整 outputs/files/json。
出错时有标准完成事件兜底，图引擎状态机保持稳定。

一句话总结：既保住了实时流式体验，也保住了原有结果结构兼容性。

7) 这次改造里的经验

这次修改算是从 Tool 协议、ToolEngine、WorkflowTool、ToolNode、BaseNode 到 GraphEngine 与响应对象，全部围绕一个目标统一了行为。

同时支持流式事件和最终汇总结果时，必须明确类型分流策略。
节点异常一定要落成标准完成事件，否则上层状态机会被破坏。
小改动也重要，例如 node finished 带 outputs，会极大提升可观察性。
也是第一次修改这个比较大的工程源码，感觉看源码首先就是得布置好环境，先保证可以调试再看代码，不能逞能（硬看太crazy了）；
修改的时候也有用AI工具，感觉现在的AI确实强，不过我觉得是明确修改位置让它写一般没问题，像大型项目的话还是得学会看日志，这次也是在 core\app\apps\advanced_chat\generate_task_pipeline.py中添加print语句打印出事件信息才加快了改进流程。
